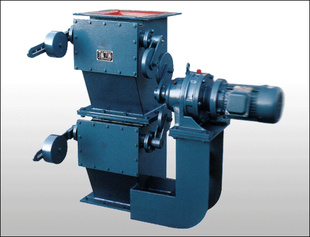

雙層單門電動雙翻板閥
發布日期：2016-09-02 17:26
點擊量：
- 雙層單門 電動鎖風翻板閥 板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式插板閥的閘板可以做成一個整體，叫做剛性閘板；也可以做...
- 咨詢熱線：15075735255
雙層單門電動鎖風翻板閥板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式插板閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 插板閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分插板閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。
| A | B | C | A1 | B1 | C1 | H | L | N-φ |
卸灰能力 （Discharging Capacity) (M3/n) |
開啟頻率 （Start Frequency） (次/分) |
工作溫度 （Work temperature） |
減速電機型號 （Speed-down motor model） |
電機功率 （Moror power） |
重量 （Weight） |
| φ300 | φ260 | φ200 | 290 | 250 | 200 | 680 | 1540 | 8-φ13 | 12 | 17 | ≤350℃ | XWD3-59 | 0.55-6 | 124 |
| φ320 | φ280 | φ220 | 310 | 270 | 220 | 680 | 1690 | 14 | 17 | XWD3-59 | 0.55-6 | 162 | ||
| φ340 | φ300 | φ240 | 330 | 290 | 240 | 680 | 1710 | 17 | 17 | XWD3-59 | 0.75-6 | 216 | ||
| φ360 | φ320 | φ260 | 350 | 310 | 260 | 860 | 1840 | 19 | 17 | XWD3-59 | 0.75-6 | 288 | ||
| φ380 | φ340 | φ280 | 380 | 330 | 280 | 860 | 2010 | 8-φ18 | 20 | 12 | XWD3-71 | 0.75-6 | 423 | |
| φ400 | φ360 | φ300 | 400 | 350 | 300 | 860 | 2030 | 23 | 12 | XWD3-71 | 1.1-6 | 552 | ||
| φ420 | φ380 | φ320 | 420 | 370 | 320 | 1000 | 2280 | 25 | 12 | XWD3-71 | 1.1-6 | 773 | ||
| φ440 | φ400 | φ340 | 440 | 390 | 340 | 1000 | 2310 | 28 | 12 | XWD3-71 | 1.1-6 | 1037 | ||
| φ500 | φ460 | φ400 | 510 | 150 | 400 | 1100 | 2370 | 35 | 12 | XWD4-71 | 1.5-6 | 1260 | ||
| φ610 | φ560 | φ480 | 600 | 550 | 480 | 1200 | 2470 | 16-φ18 | 50 | 12 | XWD4-71 | 1.5-6 | 1420 | |
| φ660 | φ610 | φ500 | 660 | 610 | 500 | 1200 | 2480 | 52 | 8 | XWED53-121 | 1.1-6 | 1638 | ||
| φ670 | φ620 | φ540 | 670 | 620 | 540 | 1200 | 2620 | 55 | 8 | XWED53-121 | 1.1-6 | 1894 | ||
| φ740 | φ680 | φ600 | 730 | 680 | 600 | 1200 | 2620 | 60 | 8 | XWED64-121 | 1.5-6 | 2458 |
